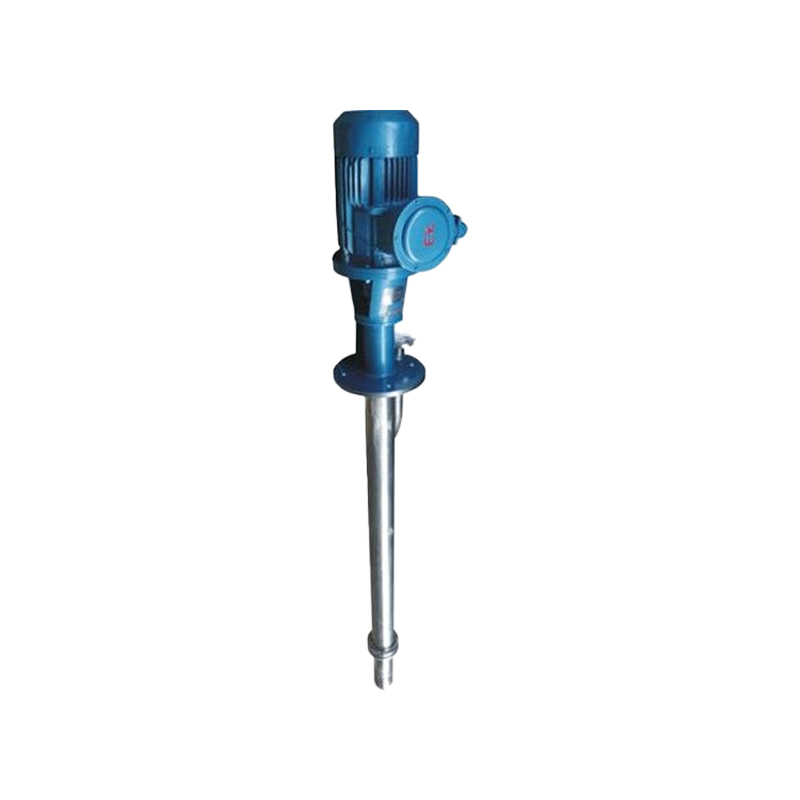

立式單螺桿泵

一、立式單螺桿泵概述

G型立式螺桿泵與臥式螺桿泵不同點在于為適應特殊需要而加長了萬向聯接軸，并配有與之相適應的垂直泵體，泵直接安裝在要抽送的容器上，或是固定在一個壁上，專門用于輸送高粘度且需自吸的工作場所，從而達到進料，出料無壓力，徹底解決客戶的難題！這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆.可根據客戶不同介質的使用需求配備無級變速器或變頻電機，可調節電機轉速和輸出流量。

二、立式螺桿泵適用介質

1，固體顆粒度大小與各型號泵“轉子”偏心有關。

2，固體濃度按體積濃度，可達40%（如粉狀微粒可達70%）。

3，纖維長度與各型號泵“轉子”導程有關，允許最長纖維介質粘度高達1，000，000 mpa．s（cp）物料可以有效輸送。該立式螺桿泵具有自吸引特性：能將液態介質通過管路自吸引上來，高度可達6-8．5米。立式螺桿泵產品獨創性能，泵在輸液的同時，也可以無級調節爆氣（沖氣）作業（把用戶各種氣體和殺菌氣體等補充或合成到介質中去）。通過螺桿泵輸又爆氣又使介質中各種成份共溶。

三、立式螺桿泵優點

立式螺桿泵轉速和流量是線性關系，泵可定轉速而定流量。也可無級調速或多級變速來滿足用戶各種特性的要求，流量精度（±1%），可作為計量泵用于實驗室，配藥，配料等。

壓力（揚程）生成與“定子”螺旋導程（T）有關，一個導程（T）輸出壓力為0．6 Mpa（6 0米揚程）壓差級，二個導程為二級泵壓力為1．2Mpa（1 2 0米揚程）。

根據工況需要任何一種型號都可以制造成，立式，斜置式，可移小車載式等型式的泵。該泵另件少，結構不復雜，所以折卸，維修簡單，即使初次使用也可在短期內容易掌握。

該泵因“一定子”是彈性體而“轉子”是金屬材質制成，所以泵不可以在無介質狀態下干運轉而損壞泵的液力部件。

四、立式螺桿泵性能

流量由0．9 5~1 0 3 （m3/h）。

輸出壓力常規產品為0．6 Mp a（6 0米楊程）。

常規耐溫>8 0o，用戶特需可達1 1 0 o

根據用戶介質及物性，“定子、轉子、護套”及過流另、部件，本公司經多年研制具有較完整的材質體系供選用。

五、立式螺桿泵的軸封

1．各種材質的填料密封。

2．各種密封材質的動、靜環的單、雙端面機機密封。

本公司還可為用戶特需的穩壓或引流等付加裝置設計和配套供貨

六、技術參數
