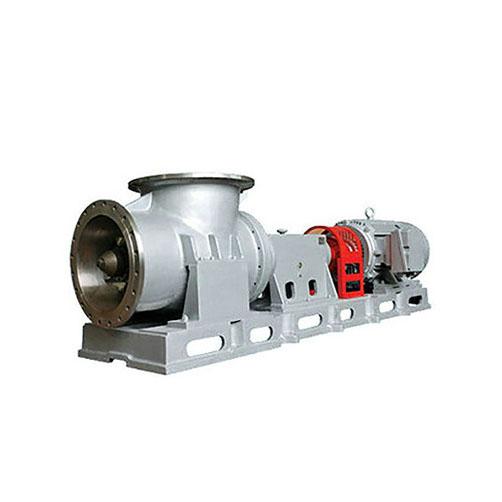

FJX蒸發結晶循環泵

一、FJX強制循環泵概述

FJX蒸發結晶循環泵是利用葉輪旋轉產生的沿泵軸方向的水平推力工作，因此也稱臥式軸流泵。主要用在隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。故而也可稱為軸流式蒸發結晶循環泵。

二、FJX軸流泵工作原理

FJX型臥式軸流泵輸送液體不是依靠葉輪對液體的離心力，而是利用旋轉葉輪葉片的推力使被輸送的液體沿泵軸方向流動。當泵軸由電動機帶動旋轉后，由于葉片與泵軸軸線有一定的螺旋角，所以對液體產生推力(或叫升力)，將液體推出從而沿排出管排出。當液體被推出后，原來位置便形成局部真空，外面的液體在大氣壓的作用下，將沿進口管被吸入葉輪中。只要葉輪不斷旋轉，泵便能不斷地吸入和排出液體。

三、FJX強制循環泵用途描述

該系列軸流泵可廣泛用于化工、有色金屬、制鹽、輕工等行業的蒸發、結晶、化學反應等工藝過程，其典型應用范圍如下：
磷肥廠：濕法磷酸濃縮器、磷銨料漿濃縮器介質的強制循環。
拜爾法氧化鋁廠：鋁酸鈉液蒸發器介質的強制循環。
隔膜法燒堿廠：含NaCl的燒堿液蒸發器介質的強制循環。
真空制鹽：NaCl蒸發結晶器介質的強制循環泵。
芒硝廠：Na2SO4蒸發器介質的強制循環泵。
濕法冶金廠：硫酸銅、硫酸鎳等蒸發結晶器介質的強制循環。
煉堿廠：氯化銨工序冷析結晶器，鹽析結晶器氨母液的強制循環。
純堿廠：蒸銨廢液回收工序，CaCl2蒸發器介質的強制循環。
造紙廠：黑夜?jié)饪s器介質的強制循環。
電廠：煙氣脫硫、焦化廠和化纖廠硫酸銨蒸發結晶器介質的強制循環。
輕工行業：酒精濃縮、檸檬酸蒸發、糖業蒸發等工位介質的強制循環。

四、FJX蒸發循環泵結構示意圖

五、FJX強制循環泵結構特點

抗汽蝕性能好：適用于低液位蒸發器，大幅度降低蒸發廠房投資。也適用于泵入口側配置流體阻力大的加熱室的新型蒸發器（反循環蒸發器，雙加熱室串聯蒸發器）。
泵效率高、高效區寬：用改變?nèi)~片安裝角、改變轉速兩種方法，滿足用戶對流量、揚程的要求且使泵的運行工位泵高效區內，節能效果顯著。
慢速型：泵運轉平穩；過流件磨損輕、壽命長；晶體破損度低，適合于蒸發結晶工藝。
懸臂式轉子：與雙支撐式相比，軸封數量減半，泵重量輕，外形尺寸小，檢修方便。
泵體中心支撐：與泵體地腳支撐式相比，轉子熱對中性好。
后開門結構：不拆泵體進出口法蘭，即可抽出轉子，檢修方便，迅速。
軸封先進：用集裝式機封，壽命6-12個月；用新型阻液式填料密封，填料密封3-6個月。
蒸發器無膨脹節：可供彈性泵底座或懸掛式泵，熱補償可靠，減少蒸發器投資。
整機可靠性高：泵軸強度高，軸承承載能力大，軸承座有水冷套，軸封壽命長，材質性能好，確保單泵長期運行。

六、FJX蒸發結晶循環泵性能參數
